Sprinkler sistemleri, yangını kendi başına algılayıp yangın bölgesine su püskürten otomatik söndürme sistemleridir. Bir asırdan uzun süredir kullanılan bu teknoloji, basit çalışma prensibi ve yüksek güvenilirliği sayesinde bugün endüstriyel tesislerden ofis binalarına kadar en yaygın yangın koruma çözümüdür.
Bir sprinkler sistemi hangi parçalardan oluşur?
- Su kaynağı: Şehir şebekesi, su deposu veya her ikisi

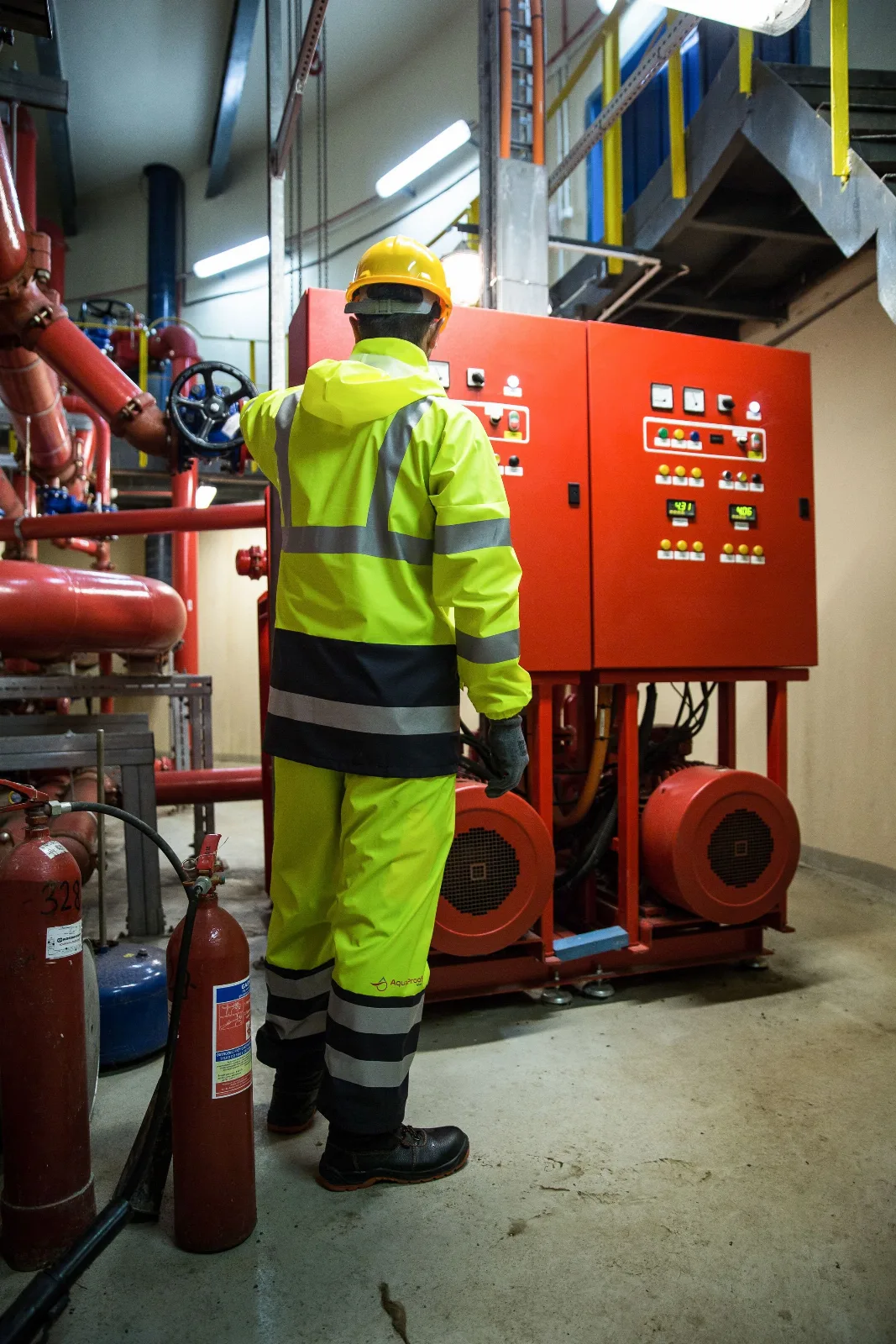

- Yangın pompa istasyonu: Sistemin ihtiyaç duyduğu debi ve basıncı sağlar
- Alarm vanası istasyonu: Sistemin her bölümünü besleyen, su akışında alarm veren kontrol noktası
- Boru şebekesi: Ana hatlar, dağıtım hatları ve branşmanlar
- Sprinkler başlıkları: Isıya duyarlı elemanla kapalı tutulan su çıkış noktaları
- Kontrol ve izleme ekipmanları: Akış anahtarları, vana izleme anahtarları, test ve drenaj vanaları
Başlıklar nasıl açılır?
Her sprinkler başlığı, su çıkış ağzını kapalı tutan ısıya duyarlı bir elemana sahiptir. Bu eleman genellikle içinde özel bir sıvı bulunan cam bir ampul ya da belirli sıcaklıkta eriyen bir alaşımdır. Yangından yükselen sıcak gazlar başlığın bulunduğu noktada belirlenen sıcaklığa ulaştığında cam ampul patlar veya alaşım erir; su, saptırıcı plaka yardımıyla belirli bir desende yangının üzerine püskürtülür.
Burada kritik olan nokta şudur: yalnızca ısıya maruz kalan başlıklar açılır. Filmlerde görülen, tüm başlıkların aynı anda su püskürttüğü sahneler standart sprinkler sistemlerini yansıtmaz. Yangınların büyük çoğunluğu, yangına en yakın bir veya birkaç başlığın açılmasıyla kontrol altına alınır.
Cam ampullerin rengi, açılma sıcaklığını gösterir. Örneğin kırmızı ampul 68 °C, sarı ampul 79 °C civarında açılan başlıkları ifade eder. Ortam sıcaklığı yüksek alanlarda daha yüksek açılma sıcaklıklı başlıklar seçilir.
Başlıca sprinkler sistemi türleri
Islak borulu sistemler
Borular sürekli basınçlı su ile doludur. Başlık açıldığı anda su püskürtülür. En yaygın, en basit ve en güvenilir sistem türüdür; donma riski olmayan alanlarda tercih edilir.
Kuru borulu sistemler
Borular basınçlı hava veya azot ile doludur. Başlık açıldığında hava basıncı düşer, kuru alarm vanası açılır ve su borulara dolar. Isıtılmayan depolar, açık otoparklar ve soğuk hava depoları gibi donma riski bulunan alanlarda kullanılır.
Ön tepkili (pre-action) sistemler
Borulara su verilmesi için önce ayrı bir algılama sisteminin yangını algılaması gerekir. Kazara başlık hasarında su boşalmasını önlediği için veri merkezleri, arşivler ve su hasarına duyarlı alanlarda tercih edilir.
Baskın (deluge) sistemler
Başlıklar açık uçludur; algılama sistemi veya manuel tetikleme ile vana açıldığında tüm başlıklardan aynı anda su verilir. Trafo sahaları, uçak hangarları ve hızlı yayılan yangın riskleri için kullanılır.
Tasarım nasıl yapılır?
Sprinkler tasarımı NFPA 13 veya TS EN 12845 gibi standartlara göre yapılır. İlk adım, korunacak alanın tehlike sınıfının belirlenmesidir. Ofisler düşük, genel üretim alanları orta, yanıcı malzeme yoğun üretim ve depolama alanları ise yüksek tehlike sınıfına girer. Tehlike sınıfı; birim alana verilmesi gereken su miktarını, yani tasarım yoğunluğunu ve aynı anda açılması öngörülen başlıkların kapladığı tasarım alanını belirler.
Ardından hidrolik hesap yapılır. Sistemin en elverişsiz noktasında gerekli debi ve basıncın sağlanabildiği, boru çaplarının, pompa kapasitesinin ve su deposu hacminin buna göre seçildiği gösterilir. Su deposu, standardın öngördüğü çalışma süresi boyunca sistemi besleyebilecek büyüklükte olmalıdır.
Uygulamada dikkat edilmesi gerekenler
- Başlıkların kiriş, kanal, aydınlatma ve raf gibi engellerle su dağılımının bozulmayacak şekilde konumlandırılması
- Başlık ile tavan arasındaki mesafenin standart sınırları içinde tutulması
- Askı ve desteklerin boru çapına ve sistem yüküne uygun seçilmesi
- Montaj sonrası hidrostatik basınç testi ve hat yıkamasının yapılması
- Boyama sırasında başlıkların korunması; boyanmış başlıkların değiştirilmesi
Sprinkler sistemlerinin faydaları
Sprinkler sistemleri yangını erken safhada kontrol altına alarak hem can güvenliğini artırır hem de hasarı sınırlar. Yangın küçükken müdahale edildiği için toplam su kullanımı genellikle hortumla yapılan geç müdahaleden çok daha azdır. İtfaiyenin olay yerine ulaşma süresine bağımlılığı azaltır ve birçok yapı için yönetmelik ve sigorta açısından temel gerekliliktir.
Hızlı tepkili ve standart tepkili başlıklar
Sprinkler başlıkları yalnızca açılma sıcaklıklarıyla değil, tepki hızlarıyla da birbirinden ayrılır. Hızlı tepkili başlıklarda ısıya duyarlı eleman daha ince yapıdadır ve ortam sıcaklığındaki artışa çok daha kısa sürede tepki verir. Bu başlıklar, yangının erken aşamada kontrol altına alınmasının ve can güvenliğinin öncelikli olduğu ofis, otel ve konut gibi alanlarda yaygın olarak kullanılır. Standart tepkili başlıklar ise endüstriyel alanlarda ve belirli depolama uygulamalarında tercih edilir. Aynı bölümde farklı tepki özelliklerine sahip başlıkların karıştırılmaması, standartların üzerinde durduğu önemli bir kuraldır; aksi halde başlıkların açılma sırası öngörülemez hale gelebilir.
Bakım şart
Sprinkler sistemleri ancak düzenli bakımla güvenilir kalır. Vana konumlarının kontrolü, alarm testleri, ana drenaj testleri ve pompa performans testleri belirli periyotlarla tekrarlanmalıdır. SFZ Yangın olarak sprinkler sistemlerinin projelendirme, uygulama, test ve periyodik bakım süreçlerini tek elden yürütüyoruz.
